Bouchons filetés - GPN 700

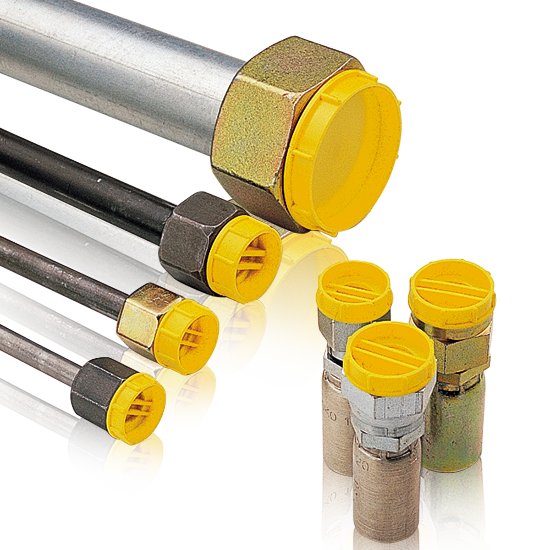

Les bouchons filetés GPN 700 conviennent à une large gamme de filetages internes et de taraudages selon la norme DIN EN ISO 228-1. La tête pratique pour un assemblage manuel est pourvue d’une fente afin de faciliter le montage grâce à un tournevis.
- Bouchons filetés pour une protection intérieure
Dimensions
Applicable pour
|
Dimensions
|
||||||
---|---|---|---|---|---|---|---|
Article
|
K
|
A
|
H
|
M
|
CAD
|
Référence
|
|
GPN 700 1 - 14 UNS PE-HD, jaune | 1 - 14 UNS | 32 | 10 | 18 | afficher | 70072330000 | |
|
|||||||
GPN 700 1 1/16 - 12 UN* PE-HD, jaune | 1 1/16 - 12 UN | 32 | 12 | 20 | afficher | 70031930000 | |
|
|||||||
GPN 700 1 5/16 - 12 UN* PE-HD, jaune | 1 5/16 - 12 UN | 42 | 13 | 23 | afficher | 70059510000 | |
|
|||||||
GPN 700 1 5/8 - 12 UN* PE-HD, jaune | 1 5/8 - 12 UN | 52 | 15 | 25 | afficher | 70072410000 | |
|
|||||||
GPN 700 1 7/8 - 12 UN* PE-HD, jaune | 1 7/8 - 12 UN | 57 | 15 | 25 | afficher | 70072450000 | |
|
|||||||
GPN 700 1/2 - 20 UNF PE-HD, jaune | 1/2 - 20 UNF | 16 | 9 | 14 | afficher | 70031910000 | |
|
|||||||
GPN 700 1/4 - 18 NPTF PE-HD, jaune | 1/4 - 18 NPTF | 19 | 9 | 15 | afficher | 70005910000 | |
|
|||||||
GPN 700 1/4 - 28 UNF* PE-HD, jaune | 1/4 - 28 UNF | 12 | 7 | 12 | afficher | 70072290000 | |
|
|||||||
GPN 700 3/4 - 16 UNF PE-HD, jaune | 3/4 - 16 UNF | 26 | 12 | 18 | afficher | 70031920000 | |
|
|||||||
GPN 700 3/8 - 24 UNF PE-HD, jaune | 3/8 - 24 UNF | 14 | 9 | 14 | afficher | 70031940000 | |
|
|||||||
GPN 700 5/8 - 18 UNF PE-HD, jaune | 5/8 - 18 UNF | 21 | 10 | 16 | afficher | 70050840000 | |
|
|||||||
GPN 700 7/16 - 20 UNF PE-HD, jaune | 7/16 - 20 UNF | 16 | 9 | 14 | afficher | 70004970000 | |
|
|||||||
GPN 700 7/8 - 14 UNF PE-HD, jaune | 7/8 - 14 UNF | 28 | 12 | 18 | afficher | 70004960000 | |
|
|||||||
GPN 700 9/16 - 18 UNF PE-HD, jaune | 9/16 - 18 UNF | 19 | 9 | 14 | afficher | 70004980000 | |
|
|||||||
GPN 700 G 1/2 PE-HD, jaune | G 1/2 | 26 | 12 | 18 | afficher | 70003950000 | |
|
|||||||
GPN 700 G 1/4 PE-HD, jaune | G 1/4 | 19 | 9 | 14 | afficher | 70004000000 | |
|
|||||||
GPN 700 G 1/8 PE-HD, jaune | G 1/8 | 14 | 9 | 14 | afficher | 70003710000 | |
|
|||||||
GPN 700 G 3/4 PE-HD, jaune | G 3/4 | 31,5 | 12 | 20 | afficher | 70033710000 | |
|
|||||||
GPN 700 G 3/8 PE-HD, jaune | G 3/8 | 21 | 10 | 16 | afficher | 70003860000 | |
|
|||||||
GPN 700 G 5/8 PE-HD, jaune | G 5/8 | 28 | 12 | 18 | afficher | 70004010000 | |
|
|||||||
GPN 700 M 6 PE-HD, jaune | M 6 | 12 | 7 | 12 | afficher | 70000060000 | |
|
|||||||
GPN 700 M 6 x 0,75 PE-HD, jaune | M 6 x 0,75 | 12 | 7 | 12 | afficher | 70060750000 | |
|
|||||||
GPN 700 M 8 PE-HD, jaune | M 8 | 12 | 7 | 12 | afficher | 70000080000 | |
|
|||||||
GPN 700 M 8 x 1 PE-HD, jaune | M 8 x 1 | 12 | 7 | 12 | afficher | 70008100000 | |
|
|||||||
GPN 700 M 10 PE-HD, jaune | M 10 | 14 | 9 | 14 | afficher | 70000100000 | |
|
|||||||
GPN 700 M 10 x 1 PE-HD, jaune | M 10 x 1 | 14 | 9 | 14 | afficher | 70010100000 | |
|
|||||||
GPN 700 M 12 PE-HD, jaune | M 12 | 16 | 9 | 14 | afficher | 70000120000 | |
|
|||||||
GPN 700 M 12 x 1 PE-HD, jaune | M 12 x 1 | 16 | 9 | 14 | afficher | 70012100000 | |
|
|||||||
GPN 700 M 12 x 1,5 PE-HD, jaune | M 12 x 1,5 | 16 | 9 | 14 | afficher | 70012150000 | |
|
|||||||
GPN 700 M 14 PE-HD, jaune | M 14 | 19 | 9 | 14 | afficher | 70000140000 | |
|
|||||||
GPN 700 M 14 x 1 PE-HD, jaune | M 14 x 1 | 19 | 9 | 14 | afficher | 70014100000 | |
|
|||||||
GPN 700 M 14 x 1,5 PE-HD, jaune | M 14 x 1,5 | 19 | 9 | 14 | afficher | 70014150000 | |
|
|||||||
GPN 700 M 16 PE-HD, jaune | M 16 | 21 | 10 | 16 | afficher | 70000160000 | |
|
|||||||
GPN 700 M 16 x 1,5 PE-HD, jaune | M 16 x 1,5 | 21 | 10 | 16 | afficher | 70016150000 | |
|
|||||||
GPN 700 M 18 PE-HD, jaune | M 18 | 24 | 10 | 16 | afficher | 70000180000 | |
|
|||||||
GPN 700 M 18 x 1 PE-HD, jaune | M 18 x 1 | 24 | 10 | 16 | afficher | 70018100000 | |
|
|||||||
GPN 700 M 18 x 1,5 PE-HD, jaune | M 18 x 1,5 | 24 | 10 | 16 | afficher | 70018150000 | |
|
|||||||
GPN 700 M 20 PE-HD, jaune | M 20 | 26 | 12 | 18 | afficher | 70000200000 | |
|
|||||||
GPN 700 M 20 x 1,5 PE-HD, jaune | M 20 x 1,5 | 26 | 12 | 18 | afficher | 70020150000 | |
|
|||||||
GPN 700 M 22 PE-HD, jaune | M 22 | 28 | 12 | 18 | afficher | 70000220000 | |
|
|||||||
GPN 700 M 22 x 1,5 PE-HD, jaune | M 22 x 1,5 | 28 | 12 | 18 | afficher | 70022150000 | |
|
|||||||
GPN 700 M 24 PE-HD, jaune | M 24 | 31,5 | 10 | 18 | afficher | 70000240000 | |
|
|||||||
GPN 700 M 24 x 1,5 PE-HD, jaune | M 24 x 1,5 | 31,5 | 10 | 18 | afficher | 70024150000 | |
|
|||||||
GPN 700 M 24 x 2* PE-HD, jaune | M 24 x 2 | 31,5 | 10 | 18 | afficher | 70024200000 | |
|
|||||||
GPN 700 M 26 x 1,5 PE-HD, jaune | M 26 x 1,5 | 31,5 | 12 | 20 | afficher | 70026150000 | |
|
|||||||
GPN 700 M 27 x 2* PE-HD, jaune | M 27 x 2 | 32 | 12 | 20 | afficher | 70027200000 | |
|
|||||||
GPN 700 M 30 PE-HD, jaune | M 30 | 35,4 | 17,7 | 26 | afficher | 70000300000 | |
|
|||||||
GPN 700 M 30 x 1,5* PE-HD, jaune | M 30 x 1,5 | 36 | 12 | 20 | afficher | 70030150000 | |
|
|||||||
GPN 700 M 30 x 2* PE-HD, jaune | M 30 x 2 | 36 | 12 | 20 | afficher | 70030200000 | |
|
|||||||
GPN 700 M 33 x 2* PE-HD, jaune | M 33 x 2 | 39 | 13 | 23 | afficher | 70033200000 | |
|
|||||||
GPN 700 M 36 PE-HD, jaune | M 36 | 43,6 | 18 | 28 | afficher | 70000360000 | |
|
|||||||
GPN 700 M 36 x 1,5* PE-HD, jaune | M 36 x 1,5 | 44 | 13 | 23 | afficher | 70036150000 | |
|
|||||||
GPN 700 M 36 x 2* PE-HD, jaune | M 36 x 2 | 44 | 13 | 23 | afficher | 70036200000 | |
|
|||||||
GPN 700 M 42 PE-HD, jaune | M 42 | 51,7 | 17,7 | 27,8 | afficher | 70000420000 | |
|
|||||||
GPN 700 M 42 x 1,5* PE-HD, jaune | M 42 x 1,5 | 51 | 15 | 25 | afficher | 70042150000 | |
|
|||||||
GPN 700 M 42 x 2* PE-HD, jaune | M 42 x 2 | 52 | 15 | 25 | afficher | 70042200000 | |
|
|||||||
GPN 700 M 45 x 1,5* PE-HD, jaune | M 45 x 1,5 | 55 | 15 | 25 | afficher | 70045150000 | |
|
|||||||
GPN 700 M 45 x 2* PE-HD, jaune | M 45 x 2 | 55 | 15 | 25 | afficher | 70045200000 | |
|
|||||||
GPN 700 M 52 x 1,5* PE-HD, jaune | M 52 x 1,5 | 60 | 15 | 25 | afficher | 70052150000 | |
|
|||||||
GPN 700 M 52 x 2* PE-HD, jaune | M 52 x 2 | 60 | 15 | 25 | afficher | 70052200000 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
*Tête sans fente.
