Bouchons à tirette - GPN 606
Les bouchons à tirette GPN 606 protègent les perçages traversants avec et sans filetage contre la saleté et les dommages. La languette à tirer permet un montage et un démontage faciles. Son design plein est adapté à une sollicitation élevée. La matière est extrêmement résistant à des températures allant jusqu’à 250 °C pendant de courtes périodes.
- Bouchons à tirette pour une protection intérieure
- Résistance extrême à des températures jusqu’à 250 °C pendant de courtes périodes

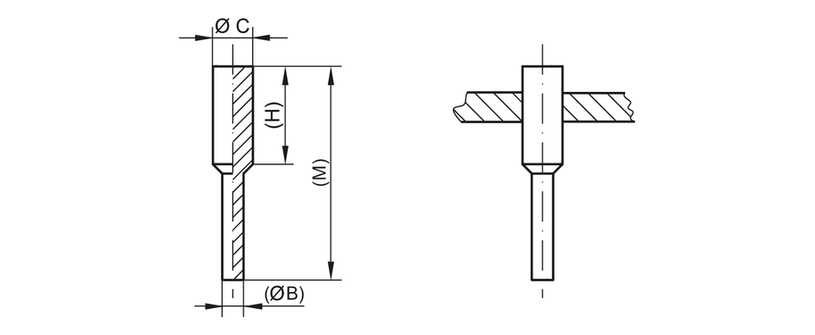

Dimensions
Dimensions
|
|||||||
---|---|---|---|---|---|---|---|
Article
|
B
|
C
|
H
|
M
|
CAD
|
Référence
|
|
GPN 606 / 0023 SI, naturel | 1,3 | 2,3 | 15,9 | 32,3 | afficher | 60600230000 | |
|
|||||||
GPN 606 / 0041 SI, naturel | 2,1 | 4,1 | 15,9 | 31,5 | afficher | 60600410000 | |
|
|||||||
GPN 606 / 0033 SI, naturel | 2,2 | 3,3 | 15,9 | 32,3 | afficher | 60600330000 | |
|
|||||||
GPN 606 / 0050 SI, naturel | 2,8 | 5 | 15,9 | 35,5 | afficher | 60600500000 | |
|
|||||||
GPN 606 / 0070 SI, naturel | 3,2 | 7 | 23,8 | 47,6 | afficher | 60600700000 | |
|
|||||||
GPN 606 / 0055 SI, naturel | 3,3 | 5,5 | 25,4 | 51,4 | afficher | 60600550000 | |
|
|||||||
GPN 606 / 0080 SI, naturel | 3,7 | 7,9 | 25,4 | 54,4 | afficher | 60600800000 | |
|
|||||||
GPN 606 / 0085 SI, naturel | 3,9 | 8,5 | 25,4 | 53,2 | afficher | 60600850000 | |
|
|||||||
GPN 606 / 0095 SI, naturel | 4 | 9,5 | 25,4 | 51,2 | afficher | 60600950000 | |
|
|||||||
GPN 606 / 0104 SI, naturel | 4,3 | 10,4 | 25,6 | 53,8 | afficher | 60601040000 | |
|
|||||||
GPN 606 / 0126 SI, naturel | 6,4 | 12,6 | 25,4 | 53,8 | afficher | 60601260000 | |
|
|||||||
GPN 606 / 0156 SISI, naturel | 6,4 | 15,4 | 25,4 | 56 | afficher | 60601560000 | |
|
|||||||
GPN 606 / 0112 SI, naturel | 6,6 | 11,2 | 25,4 | 53 | afficher | 60601120000 | |
|
|||||||
GPN 606 / 0205 SI, naturel | 8 | 20,6 | 25,4 | 57,5 | afficher | 60602050000 | |
|
|||||||
GPN 606 / 0163 SI, naturel | 9,5 | 16,3 | 25,4 | 54,5 | afficher | 60601630000 | |
|
|||||||
GPN 606 / 0178 SI, naturel | 9,5 | 17,8 | 31,8 | 56,4 | afficher | 60601780000 | |
|
|||||||
GPN 606 / 0196 SISI, naturel | 9,5 | 19,6 | 25,4 | 56,3 | afficher | 60601960000 | |
|
Dimensions en mm
Vous trouverez des informations sur les matériaux, les couleurs, les dessins et l'utilisation de nos articles sur le site web et au chapitre 4 Matériaux et utilisation.
Guide d'application
Article
|
filetage fin
|
Filetage standard
|
Filetage pour tuyau
|
|||
---|---|---|---|---|---|---|
GPN 606 / 0041 SI, naturel | M 5 | |||||
GPN 606 / 0033 SI, naturel | M 4 | |||||
GPN 606 / 0050 SI, naturel | M 5 M 6 | |||||
GPN 606 / 0080 SI, naturel | M 9 | |||||
GPN 606 / 0023 SI, naturel | ||||||
GPN 606 / 0055 SI, naturel | M 6 | |||||
GPN 606 / 0112 SI, naturel | M 12 x 1,5 | M 12 | ||||
GPN 606 / 0156 SISI, naturel | M 16 x 1,5 M 17 x 1,5 | |||||
GPN 606 / 0205 SI, naturel | M 22 x 1,5 | M 22 | ||||
GPN 606 / 0070 SI, naturel | M 8 x 1 | M 8 | G 1/6 | |||
GPN 606 / 0085 SI, naturel | M 9 x 1 | M 10 | ||||
GPN 606 / 0095 SI, naturel | M 10 x 1 | M 11 | G 1/8 | |||
GPN 606 / 0104 SI, naturel | M 11 x 1 | M 12 x 1,5 | M 12 | |||
GPN 606 / 0126 SI, naturel | M 13 x 1 | M 14 x 1,5 | M 14 | G 1/4 | ||
GPN 606 / 0163 SI, naturel | M 16 x 1 M 17 x 1 | M 18 x 2 | M 18 | G 3/8 | ||
GPN 606 / 0178 SI, naturel | M 18 x 1 | M 19 x 1,5 | M 20 | |||
GPN 606 / 0196 SISI, naturel | M 20 x 1 | M 20 x 1,5 | M 22 | G 1/2 |
Ce tableau d'application est un guide. Contactez-nous pour recevoir vos échantillons gratuits. Pour les trous et alésages non filetés, veuillez choisir en fonction des dimensions fonctionnelles B et C.
Avec ces articles, les bavures claires ainsi que les particules étrangères partielles sont autorisées. Nous recommandons que des tests fonctionnels soient effectués avant la production en série.
Avantages qualité
Gain de temps.
Plus resistant à lachaleur.
Plus robuste.
Plus performant.
