Osłony kołnierzy - GPN 650 Typ B
Osłony kołnierzy GPN 650 Typ B chronią kołnierze wykonane wg DIN EN 1092-1 i DIN 28117 przed uszkodzeniem i zanieczyszczeniem, zaślepiają otwór i chronią listwę uszczelniającą armatury kołnierzowej. Osłony kołnierzy posiadają przy stożkowatym rdzeniu dodatkowe żeberka zaciskowe, kompensujące większe tolerancje.
- Osłony kołnierzy do ochrony powierzchni wewnętrznych
- Dostępne również w Typ A bez żeberek zaciskowych
- Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego

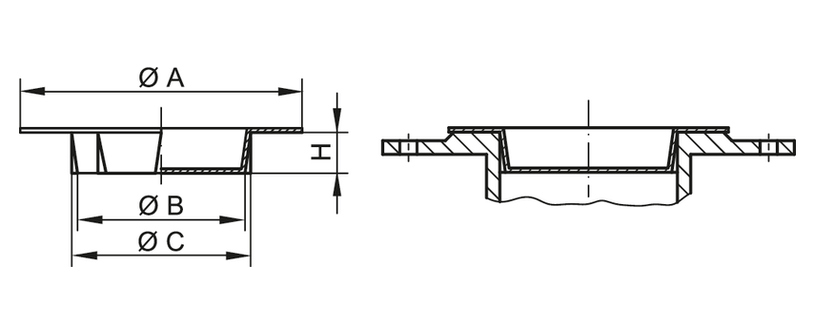

Wymiary
![Zeichnung Flanschabdeckungen - GPN 650 Form B Zeichnung Flanschabdeckungen - GPN 650 Form B](/pl/dam/jcr:781d9e42-7acc-4365-a96b-c14e8b246656/gpn-650-b-flanschabdeckungen-cad-web.png)
Stosuje się do
|
Wymiary
|
|||||||
---|---|---|---|---|---|---|---|---|
Artykuł
|
NW mm
|
A
|
B
|
C
|
H
|
CAD
|
Nr art.
|
|
GPN 650 / 10-R, żółty | 10 | 40 | 7,5 | 10,5 | 10 | pokazać | 65100100073 | |
|
||||||||
GPN 650 / 100-R, żółty | 100 | 162 | 93 | 102 | 20 | pokazać | 65101000073 | |
|
||||||||
GPN 650 / 15-R, żółty | 15 | 45 | 12,5 | 15,8 | 10 | pokazać | 65100150073 | |
|
||||||||
GPN 650 / 150-R, żółty | 150 | 245 | 140 | 152 | 20 | pokazać | 65101500073 | |
|
||||||||
GPN 650 / 20-R, żółty | 20 | 59 | 16 | 22 | 15 | pokazać | 65100200073 | |
|
||||||||
GPN 650 / 25-R, żółty | 25 | 68 | 21 | 26 | 15 | pokazać | 65100250073 | |
|
||||||||
GPN 650 / 32-R, żółty | 32 | 78 | 28 | 33,5 | 15 | pokazać | 65100320073 | |
|
||||||||
GPN 650 / 40-R, żółty | 40 | 88 | 36 | 41,5 | 15 | pokazać | 65100400073 | |
|
||||||||
GPN 650 / 50-R, żółty | 50 | 102 | 46 | 51 | 15 | pokazać | 65100500073 | |
|
||||||||
GPN 650 / 65-R, żółty | 65 | 122 | 60 | 66 | 20 | pokazać | 65100650073 | |
|
||||||||
GPN 650 / 80-R, żółty | 80 | 138 | 74,5 | 81 | 20 | pokazać | 65100800073 | |
|
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Korzyści jakościowe
![<p><strong>Dokładniej.</strong></p>](/pl/dam/jcr:7cef28d6-1622-4eb2-933a-ad28c6730d5a/kapsto-icon-normschutz.png)
Dokładniej.
![<p><strong>Uniwersalniej.</strong></p>](/pl/dam/jcr:43b1c52c-30e6-4a7c-a522-5ec0893e5ad4/kapsto-icon-vielseitig.png)
Uniwersalniej.
![<p><strong>Lepiej.</strong></p>](/pl/dam/jcr:720816ac-c80b-4454-9754-37b505968675/kapsto-icon-zusatzinformationen.png)
Lepiej.
![<p><strong>Oszczędzając zasoby naturalne.</strong></p>](/pl/dam/jcr:a3ea48bd-a0a3-47f4-9a51-b6ec6a585aaa/kapsto-icon-ressourcenschonender.png)
Oszczędzając zasoby naturalne.
Mieszanka recyklatu poużytkowego i materiału pierwotnego
