Osłony wtyków HV - GPN 384

Nasadki na wtyki wysokiego napięcia GPN 384 stosuje się w częściach i komponentach pojazdów hybrydowych i elektrycznych. Chronią wtyki produkcji firmy Rosenberger (HVS 240 i HVS 420), np. w bateriach, przetwornikach DC/DC, ładowarkach pokładowych, listwach wtykowych i rozdzielnicy wysokiego napięcia przed korozją i uszkodzeniem mechanicznym, a także przed bryzgami wody zgodnie ze stopniem ochrony IPX4. Nasadka na wtyk posiada antypoślizgowe powierzchnie chwytne, umożliwiające szybki demontaż, przekonuje funkcjonalnym wzornictwem – zarejestrowanym wzorem zdobniczym. Zastosowane tworzywo sztuczne składa się z materiału poddanego recyklingowi.


  • Nasadki na wtyki wysokiego napięcia do ochrony powierzchni zewnętrznych
  • do złączy wysokiego napięcia HVS 240 i HVS 420
  • Umożliwiają produkcję zgodną z normą ISO 16232 w specjalnie urządzonej strefie sterylnej
  • Zastosowany materiał z recyklingu wyróżniony znakiem Błękitnego Anioła
więcej korzyści

Wymiary

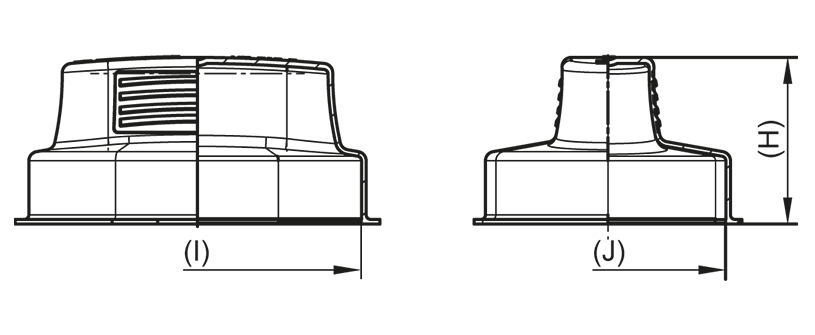

Zeichnung HV-Schutz -  GPN 384
Standardowe kolory
turkusowo-niebieski
Materiał
PCR-PP
Karta techniczna
Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.
Wymiary
Artykuł
I
J
M
CAD
Nr art.
Nowość GPN 384 HV 240-2 PCR-PP, turkusowo-niebieski 71,2 51,4 36,3 38405060000
GPN 384 HV 240 PCR-PP, turkusowo-niebieski 71,5 51,3 30 38405070000
GPN 384 HV 420 PCR-PP, turkusowo-niebieski 85,5 56,8 34,4 38405030000
Nowość GPN 384 HV 420-2 PCR-PP, turkusowo-niebieski 85,9 56,8 38,3 38405020000

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

*Artykuł składa się w 98 % z PCR-PP i w 2 % z barwnika na nośniku PIR. Zastosowane tworzywo sztuczne składa się w 100 % z PCR.

Wartości orientacyjne dla zastosowań

Artykuł
Złącza kontaktowe
Nowość GPN 384 HV 240-2 PCR-PP, turkusowo-niebieski HVS
  • 2
Nowość GPN 384 HV 420-2 PCR-PP, turkusowo-niebieski HVS
  • 2
GPN 384 HV 240 PCR-PP, turkusowo-niebieski HVS
  • 2
GPN 384 HV 420 PCR-PP, turkusowo-niebieski HVS
  • 2

W przypadku tych artykułów dopuszczalne są odchylenia kolorystyczne, jak również czarne punkty, których nie można całkowicie uniknąć ze względu na technologię produkcji. Zalecamy, aby przed rozpoczęciem produkcji seryjnej przeprowadzić testy funkcjonalne.

Korzyści jakościowe

<p><strong>Oszczędzając zasoby naturalne.</strong></p>

Oszczędzając zasoby naturalne.

Zastosowane tworzywo sztuczne składa się w 100 % z materiału pochodzącego z recyklingu.
<p><strong>Dokładniej.</strong></p>

Dokładniej.

Do ochrony systemów złączy wysokiego napięcia – konstrukcja zabezpieczona.
<p><strong>Szybciej.</strong></p>

Szybciej.

Szybki demontaż dzięki antypoślizgowym powierzchniom chwytnym. Możliwy obustronny montaż.
<p><strong>Szczelniej.<strong></p>

Szczelniej.

Ochrona przed spryskiwaniem i zachlapaniem wodą z różnych kierunków (IPX4), w zależności od konstrukcji wtyczki i jakości.
<p><strong>Czyściej.</strong></p>

Czyściej.

Produkcja zgodna z VDA Band 19 i ISO 16232 możliwa na zapytanie w odpowiednio wyposażonym pomieszczeniu sterylnym.
