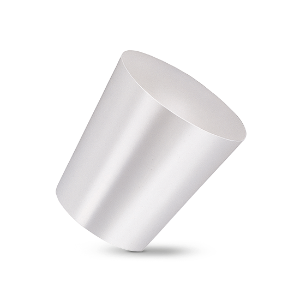

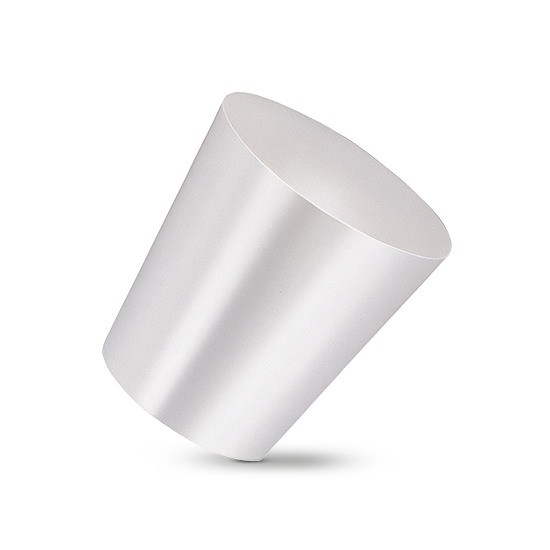

Zatyczki stożkowe - GPN 605
Zatyczki stożkowe GPN 605 chronią gwinty wewnętrzne i otwory przed zanieczyszczeniem i uszkodzeniem. Masywne wykonanie zapewnia wysoką obciążalność. Stożkowaty kształt elementów wkręcanych umożliwia kompensację większych tolerancji. Materiał jest krótkotrwale odporny na ekstremalnie wysokie temperatury do 250°C.

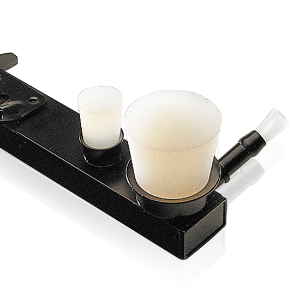

- Zatyczki stożkowe do ochrony powierzchni wewnętrznych
- Krótkotrwale odporne na ekstremalnie wysokie temperatury do 250°C
Nowy materiał

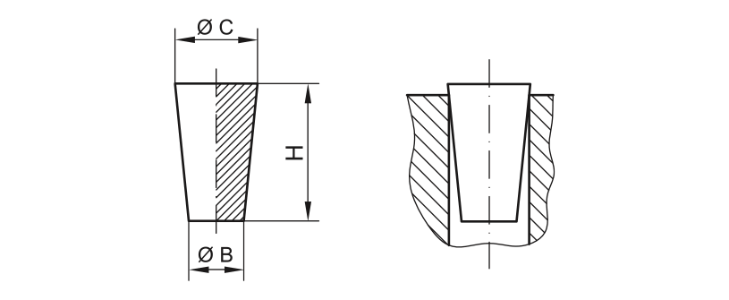

Wymiary
|
Wymiary
|
||||||
|---|---|---|---|---|---|---|
|
Artykuł
|
B
|
C
|
H
|
CAD
|
Nr art.
|
|
| GPN 605 / 0832 SI, naturalny | 0,8 | 3,2 | 16 | pokazać | 60508320000 | |
|
|
||||||
| GPN 605 / 1632 SI, naturalny | 1,6 | 3,2 | 16 | pokazać | 60516320000 | |
|
|
||||||
| GPN 605 / 1648 SI, naturalny | 1,6 | 4,8 | 16 | pokazać | 60516480000 | |
|
|
||||||
| GPN 605 / 3263 SI, naturalny | 3,2 | 6,3 | 19 | pokazać | 60532630000 | |
|
|
||||||
| GPN 605 / 4887 SI, naturalny | 4,8 | 8,7 | 16 | pokazać | 60548870000 | |
|
|
||||||
| GPN 605 / 6312 SI, naturalny | 6,3 | 9,5 | 13 | pokazać | 60563120000 | |
|
|
||||||
| GPN 605 / 6395 SI, naturalny | 6,3 | 9,5 | 19 | pokazać | 60563950000 | |
|
|
||||||
| GPN 605 / 8011 SI, naturalny | 8 | 11 | 27 | pokazać | 60580110000 | |
|
|
||||||
| GPN 605 / 9012 SI, naturalny | 9 | 12 | 18 | pokazać | 60590120000 | |
|
|
||||||
| GPN 605 / 1015 SI, naturalny | 10 | 15 | 25 | pokazać | 60510150000 | |
|
|
||||||
| GPN 605 / 1316 SI, naturalny | 13 | 16 | 19 | pokazać | 60513160000 | |
|
|
||||||
| GPN 605 / 1317 SI, naturalny | 13 | 17 | 25 | pokazać | 60513170000 | |
|
|
||||||
| GPN 605 / 1419 SI, naturalny | 14 | 19 | 25 | pokazać | 60514190000 | |
|
|
||||||
| GPN 605 / 1620 SISI, naturalny | 16 | 20 | 25 | pokazać | 60516200000 | |
|
|
||||||
| GPN 605 / 1824 SI, naturalny | 18 | 24 | 25 | pokazać | 60518240000 | |
|
|
||||||
| GPN 605 / 2026 SI, naturalny | 20 | 26 | 25 | pokazać | 60520260000 | |
|
|
||||||
| GPN 605 / 2327 SI, naturalny | 23 | 27 | 25 | pokazać | 60523270000 | |
|
|
||||||
| GPN 605 / 2428 SISI, naturalny | 24 | 28 | 25 | pokazać | 60524280000 | |
|
|
||||||
| GPN 605 / 2632 SI, naturalny | 26 | 32 | 25 | pokazać | 60526320000 | |
|
|
||||||
| GPN 605 / 2734 SI, naturalny | 27 | 34 | 25 | pokazać | 60527340000 | |
|
|
||||||
| GPN 605 / 3037 SISI, naturalny | 30 | 37 | 25 | pokazać | 60530370000 | |
|
|
||||||
| GPN 605 / 3139 SI, naturalny | 31 | 39 | 25 | pokazać | 60531390000 | |
|
|
||||||
| GPN 605 / 3341 SI, naturalny | 33 | 41 | 25 | pokazać | 60533410000 | |
|
|
||||||
| GPN 605 / 3643 SI, naturalny | 36 | 43 | 25 | pokazać | 60536430000 | |
|
|
||||||
| GPN 605 / 3745 SI, naturalny | 37 | 45 | 25 | pokazać | 60537450000 | |
|
|
||||||
| GPN 605 / 3846 SI, naturalny | 38 | 46 | 25 | pokazać | 60538460000 | |
|
|
||||||
| GPN 605 / 4250 SI, naturalny | 42 | 50 | 25 | pokazać | 60542500000 | |
|
|
||||||
| GPN 605 / 4553 SI, naturalny | 45 | 53 | 25 | pokazać | 60545530000 | |
|
|
||||||
| GPN 605 / 4856 SI, naturalny | 48 | 56 | 25 | pokazać | 60548560000 | |
|
|
||||||
| GPN 605 / 5060 SI, naturalny | 50 | 60 | 45 | pokazać | 60550600000 | |
|
|
||||||
| GPN 605 / 5464 SI, naturalny | 54 | 63,5 | 25,5 | pokazać | 60554640000 | |
|
|
||||||
| GPN 605 / 6275 SI, naturalny | 62 | 75 | 35 | pokazać | 60562750000 | |
|
|
||||||
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
W przypadku tych artykułów dopuszczalne są wyraźne zadziory, jak również częściowe cząstki obce. Zalecamy, aby przed rozpoczęciem produkcji seryjnej przeprowadzić testy funkcjonalne.
Korzyści jakościowe
Większa odporność termiczna.
Duża odporność na wysokie temperatury do ok. 250 °C.
Solidniej.
masywne wykonanie do wymagających zastosowań.
Uniwersalniej.
Wykonanie stożkowe wyrównuje większe tolerancje.
Lepiej.
Nadają się do otworów, wierceń i gwintów wewnętrznych.
