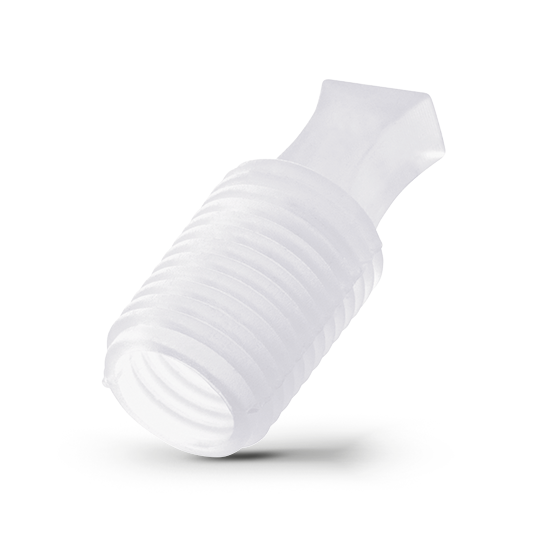

Zatyczki stożkowe - GPN 607

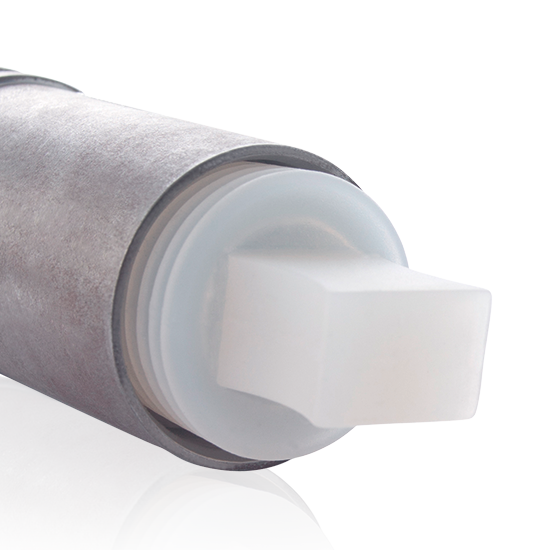

Zatyczki z uchwytem GPN 607 służą do ochrony otworów i gwintów wewnętrznych., nadają się idealnie do prac lakierniczych i są krótkotrwale odporne na wysokie temperatury do 250°C. Poręczny uchwyt zapewnia szybki demontaż, a rozmieszczone na całym obwodzie zgrubienia uniemożliwiają w pewnym zakresie przedostawanie się cieczy. Dzięki kształtowi stożkowatemu zatyczki z uchwytem kompensują większe tolerancje.
- Zatyczki z uchwytem do ochrony powierzchni zewnętrznych
- Krótkotrwale odporne na ekstremalnie wysokie temperatury do 250°C
Wymiary
Wymiary
|
|||||||
---|---|---|---|---|---|---|---|
Artykuł
|
B
|
C
|
H
|
M
|
CAD
|
Nr art.
|
|
GPN 607 / 0204 SI, naturalny | 2 | 4 | 19,5 | 35,2 | pokazać | 60702040000 | |
|
|||||||
GPN 607 / 0406 SI, naturalny | 4 | 6 | 25,4 | 43,2 | pokazać | 60704060000 | |
|
|||||||
GPN 607 / 0608 SI, naturalny | 6 | 8 | 25,4 | 43,1 | pokazać | 60706080000 | |
|
|||||||
GPN 607 / 0810 SI, naturalny | 8 | 10,5 | 25,4 | 43 | pokazać | 60708100000 | |
|
|||||||
GPN 607 / 1012 SI, naturalny | 9,8 | 11,5 | 25,4 | 43,5 | pokazać | 60710120000 | |
|
|||||||
GPN 607 / 1214 SISI, naturalny | 11,9 | 14,5 | 25,4 | 42,5 | pokazać | 60712140000 | |
|
|||||||
GPN 607 / 1416 SI, naturalny | 14 | 16 | 25,4 | 42,5 | pokazać | 60714160000 | |
|
|||||||
GPN 607 / 1618 SI, naturalny | 16 | 18 | 25,4 | 42,5 | pokazać | 60716180000 | |
|
|||||||
GPN 607 / 1820 SI, naturalny | 18 | 20 | 26 | 43 | pokazać | 60718200000 | |
|
|||||||
GPN 607 / 2022 SI, naturalny | 20 | 22,5 | 25,4 | 43 | pokazać | 60720220000 | |
|
|||||||
GPN 607 / 2224 SI, naturalny | 22,5 | 24 | 25,4 | 43 | pokazać | 60722240000 | |
|
|||||||
GPN 607 / 2426 SISI, naturalny | 24 | 26 | 25,4 | 43 | pokazać | 60724260000 | |
|
|||||||
GPN 607 / 2628 SI, naturalny | 25,7 | 28 | 25,4 | 43 | pokazać | 60726280000 | |
|
|||||||
GPN 607 / 2832 SI, naturalny | 28,6 | 32 | 25,4 | 43,8 | pokazać | 60728320000 | |
|
Wymiary w mm
Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.
Wartości orientacyjne dla zastosowań
dla gwintów metrycznych
|
||||||||
---|---|---|---|---|---|---|---|---|
Artykuł
|
gwint drobnozwojny
|
Gwint zwykły
|
Gwint rurowy
|
Gwint zunifikowany
|
||||
GPN 607 / 0204 SI, naturalny | M 4 | |||||||
GPN 607 / 1214 SISI, naturalny | M 14 x 1,5 | M 14 | 1/4 | 1/2 | ||||
GPN 607 / 1820 SI, naturalny | M 20 x 1,5 | M 20 | 1/2 | |||||
GPN 607 / 2022 SI, naturalny | M 22 x 1,5 | M 22 | 1/2 5/8 | 7/8 | ||||
GPN 607 / 2224 SI, naturalny | M 24 x 1,5 | M 24 x 2 | M 24 | 1 | ||||
GPN 607 / 2426 SISI, naturalny | M 26 x 1,5 | M 26 | 3/4 | 1 1 1/16 | ||||
GPN 607 / 2628 SI, naturalny | M 28 x 1,5 | M 28 x 2 | M 28 M 30 | |||||
GPN 607 / 2832 SI, naturalny | M 30 x 1,5 M 32 x 1,5 | M 32 x 2 | M 32 | 7/8 | ||||
GPN 607 / 0608 SI, naturalny | M 8 x 1 | M 8 | 5/16 | |||||
GPN 607 / 0810 SI, naturalny | M 10 x 1 | M 10 | 1/8 | 3/8 | ||||
GPN 607 / 1012 SI, naturalny | M 12 x 1 | M 12 x 1,5 | M 12 | 7/16 | ||||
GPN 607 / 1416 SI, naturalny | M 14 x 1 M 16 x1 | M 16 x 1,5 | M 16 | 3/8 | 9/16 5/8 | |||
GPN 607 / 1618 SI, naturalny | M 18 x 1 | M 18 x 1,5 | M 18 | 3/4 | ||||
GPN 607 / 0406 SI, naturalny | M 6 x 0,75 | M 6 |
Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
W przypadku tych artykułów dopuszczalne są wyraźne zadziory, jak również częściowe cząstki obce. Zalecamy, aby przed rozpoczęciem produkcji seryjnej przeprowadzić testy funkcjonalne.
Korzyści jakościowe
Szybciej.
Uniwersalniej.
Większa odporność termiczna.
Szczelniej.
Lepiej.
