Zatyczki z uchwytem - GPN 308

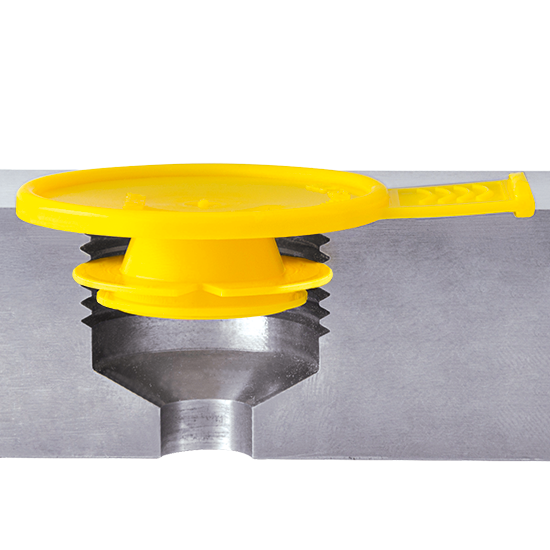

Zatyczki z uchwytem GPN 308 służą do ochrony otworów i gwintów wewnętrznych. Uchwyt nowego typu o chronionym wzornictwie umożliwia bardzo szybki demontaż. Poszczególne rozmiary serii chronią wiele rozmiarów gwintu, a elastyczne listki wyrównują większe tolerancje.

Zatyczki z uchwytem do ochrony powierzchni wewnętrznych
Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego

więcej korzyści

100% Post-Consumer Recyclate

Mieszanka recyklingowa

Nowy materiał

Wymiary

Standardowe kolory

żółty

Materiał

PCR-PE / PE-LD

Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.

	Wymiary
Artykuł	A	B	C	H	N	CAD	Nr art.
GPN 308 SL 132 PCR-PE / PE-LD, żółty	19	9	13,2	9	25	pokazać	30801320073

GPN 308 SL 165 PCR-PE / PE-LD, żółty	22,7	12	16,5	7	27	pokazać	30801650073

GPN 308 SL 195 PCR-PE / PE-LD, żółty	30	15,5	19,5	8	31	pokazać	30801950073

GPN 308 SL 238 PCR-PE / PE-LD, żółty	34,3	19,3	23,8	9,5	32	pokazać	30802380073

GPN 308 SL 276 PCR-PE / PE-LD, żółty	40	22,5	27,6	9,5	35	pokazać	30802760073

GPN 308 SL 345 PCR-PE / PE-LD, żółty	45	29,9	34,5	10	38	pokazać	30803450073

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

Wartości orientacyjne dla zastosowań


Artykuł	Gwint rurowy	Gwint zunifikowany	standardowy gwint metryczny
GPN 308 SL 132 PCR-PE / PE-LD, żółty	1/8	7/16	M 10 \| M 12
GPN 308 SL 165 PCR-PE / PE-LD, żółty	1/4	1/2 \| 5/8 \| 9/16	M 14 \| M 16
GPN 308 SL 195 PCR-PE / PE-LD, żółty	3/8	3/4	M 18 \| M 20
GPN 308 SL 238 PCR-PE / PE-LD, żółty	1/2 \| 5/8	7/8	M 22 \| M 24
GPN 308 SL 276 PCR-PE / PE-LD, żółty	3/4	1 1/16 \| 1 1/8	M 26 \| M 28
GPN 308 SL 345 PCR-PE / PE-LD, żółty	1	1 1/4 \| 1 3/8	M 30 \| M 36

Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
