Zatyczki z uchwytem - GPN 310

Zatyczki z uchwytem GPN 310 służą do ochrony otworów i gwintów wewnętrznych. Poręczny uchwyt ułatwia użytkowanie, jak również montaż i demontaż. Elastyczne listki wyrównują większe tolerancje.

Zatyczki z uchwytem do ochrony powierzchni wewnętrznych
Dostępne są dwa zrównoważone warianty wykonane z recyklatu poużytkowego

więcej korzyści

100% Post-Consumer Recyclate

Mieszanka recyklingowa

Nowy materiał

Wymiary

Standardowe kolory

czerwony

Materiał

PCR-PE / PE-LD

Karta techniczna

pokazać

Zobacz ceny i warunki bezpośrednio online tutaj i zamawiaj jeszcze łatwiej.

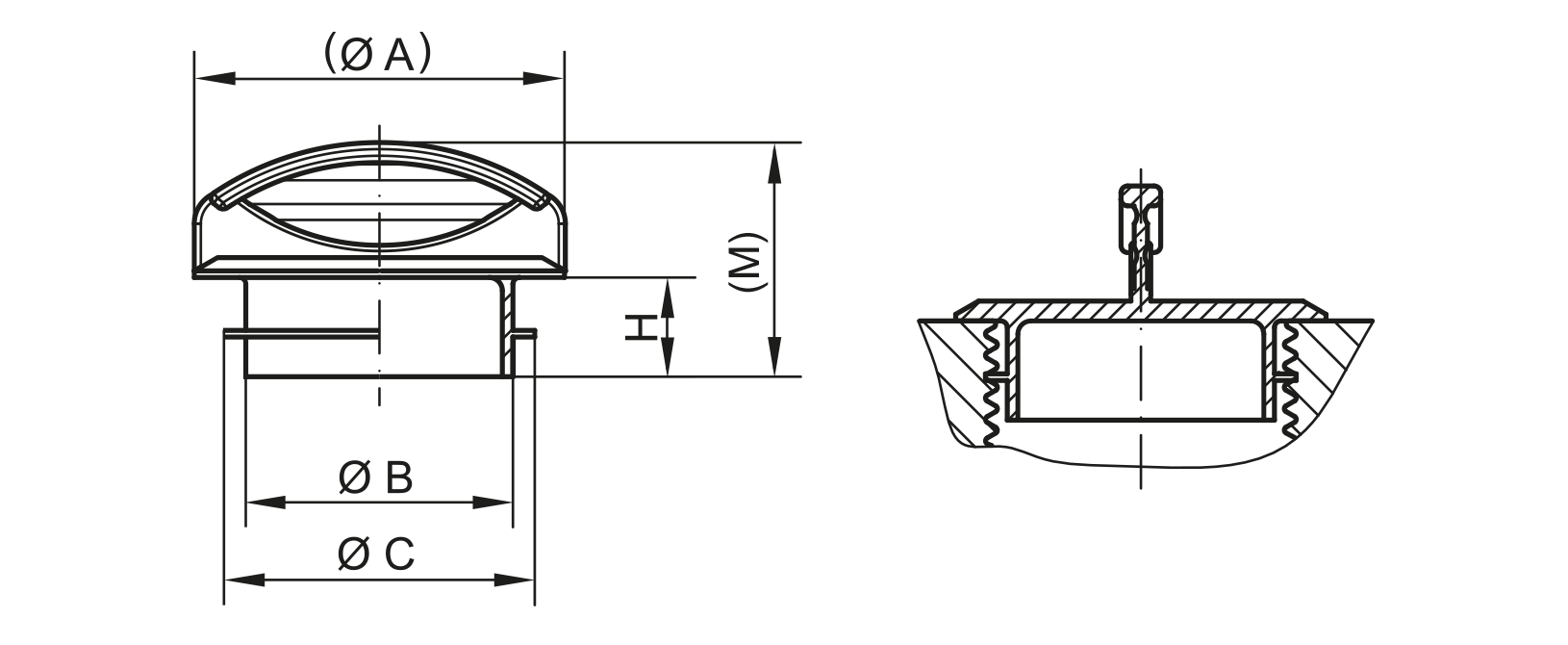

	Wymiary
Artykuł	A	B	C	H	M	CAD	Nr art.
GPN 310 G 8 PCR-PE / PE-LD, czerwony	14	4	7	5,5	15	pokazać	31000080073

GPN 310 G 13 PCR-PE / PE-LD, czerwony	15,6	8	13	5,5	14,7	pokazać	31000130073

GPN 310 G 11 PCR-PE / PE-LD, czerwony	16	5	10,5	5,5	15	pokazać	31000110073

GPN 310 G 16 PCR-PE / PE-LD, czerwony	19,6	11,4	16,5	5,5	15,2	pokazać	31000160073

GPN 310 G 21 PCR-PE / PE-LD, czerwony	22,8	15,6	21,3	7,5	17,1	pokazać	31000211073

GPN 310 G 22 PCR-PE / PE-LD, czerwony	25,7	17,3	22,6	7,5	18,5	pokazać	31000220073

GPN 310 G 23 PCR-PE / PE-LD, czerwony	28	20,2	23,5	7,5	17,7	pokazać	31000230073

GPN 310 G 25 PCR-PE / PE-LD, czerwony	30	20,6	25,5	7,5	19,7	pokazać	31000250073

GPN 310 G 28 PCR-PE / PE-LD, czerwony	35	22,5	27,5	7,5	19	pokazać	31000280073

GPN 310 G 30 PCR-PE / PE-LD, czerwony	38	24,5	29,7	7,5	19	pokazać	31000300073

Wymiary w mm

Informacje o materiałach, kolorach, rysunkach i zastosowaniu naszych wyrobów znajdą Państwo na stronach 166/167.

Wartości orientacyjne dla zastosowań

	dla gwintów metrycznych			dla gwintów metrycznych
Artykuł	gwint drobnozwojny			Gwint zwykły	Gwint rurowy
GPN 310 G 8 PCR-PE / PE-LD, czerwony				M 7
GPN 310 G 11 PCR-PE / PE-LD, czerwony	M 10 x 1			M 11
GPN 310 G 13 PCR-PE / PE-LD, czerwony	M 13 x 1	M 12 x 1,5 M 13 x 1,5 M 14 x 1,5		M 14	1/4
GPN 310 G 16 PCR-PE / PE-LD, czerwony	M 16 x 1	M 17 x 1,5		M 18	3/8
GPN 310 G 21 PCR-PE / PE-LD, czerwony	M 20 x 1 M 21 x 1	M 20 x 1,5 M 21 x 1,5	M 22 x 2	M 22	1/2
GPN 310 G 22 PCR-PE / PE-LD, czerwony	M 22 x 1	M 22 x 1,5		M 24	5/8
GPN 310 G 23 PCR-PE / PE-LD, czerwony	M 23 x 1	M 24 x 1,5	M 24 x 2
GPN 310 G 25 PCR-PE / PE-LD, czerwony	M 25 x 1	M 25 x 1,5 M 26 x 1,5	M 26 x 2	M 27	3/4
GPN 310 G 28 PCR-PE / PE-LD, czerwony	M 27 x 1	M 28 x 1,5	M 28 x 2	M 30
GPN 310 G 30 PCR-PE / PE-LD, czerwony	M 29 x 1	M 30 x 1,5	M 30 x 2		7/8

Niniejsza tabela zastosowań ma charakter orientacyjny. Z przyjemnością prześlemy Państwu bezpłatne próbki testowe. W przypadku otworów niegwintowanych należy wybrać wymiary funkcjonalne B i C.
