Dopuri cu prindere - GPN 310
Dopurile cu mâner GPN 310 sunt adecvate pentru protecţia furtunurilor, orificiilor găurite şi filetelor interioare. Mânerul pentru prindere ce se mânuieşte uşor simplifică manevrarea precum şi montarea şi demontarea. Lamelele flexibile acoperă un interval de toleranţe mai mari.
- Dopuri cu mâner pentru protecţia interioară
- Sunt disponibile două variante durabile fabricate din material reciclat post-consumator

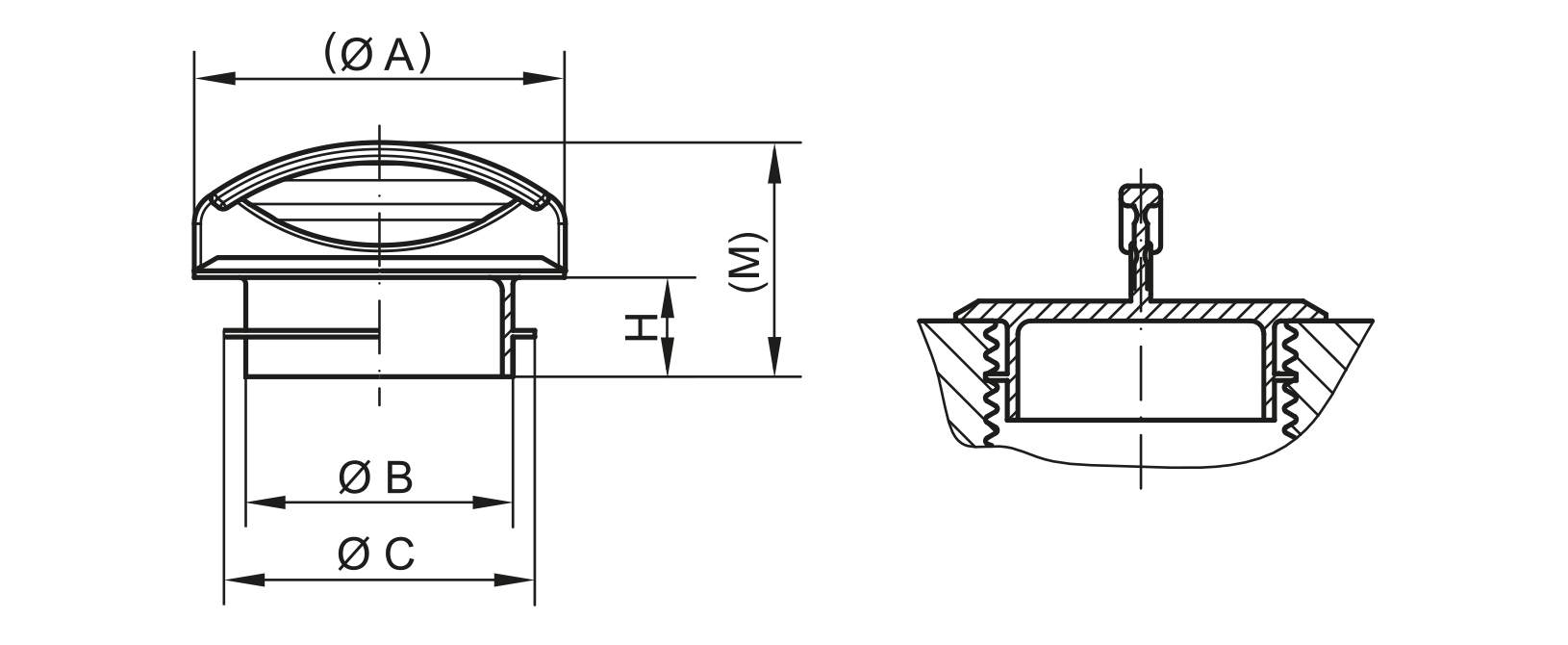

Dimensiuni
Dimensiuni
|
||||||||
---|---|---|---|---|---|---|---|---|
Articol
|
A
|
B
|
C
|
H
|
M
|
CAD
|
Comanda nr.
|
|
GPN 310 G 8 PCR-PE / PE-LD, roșu | 14 | 4 | 7 | 5,5 | 15 | arată | 31000080073 | |
|
||||||||
GPN 310 G 11 PCR-PE / PE-LD, roșu | 16 | 5 | 10,5 | 5,5 | 15 | arată | 31000110073 | |
|
||||||||
GPN 310 G 13 PCR-PE / PE-LD, roșu | 15,6 | 8 | 13 | 5,5 | 14,7 | arată | 31000130073 | |
|
||||||||
GPN 310 G 16 PCR-PE / PE-LD, roșu | 19,6 | 11,4 | 16,5 | 5,5 | 15,2 | arată | 31000160073 | |
|
||||||||
GPN 310 G 21 PCR-PE / PE-LD, roșu | 22,8 | 15,6 | 21,3 | 7,5 | 17,1 | arată | 31000211073 | |
|
||||||||
GPN 310 G 22 PCR-PE / PE-LD, roșu | 25,7 | 17,3 | 22,6 | 7,5 | 18,5 | arată | 31000220073 | |
|
||||||||
GPN 310 G 23 PCR-PE / PE-LD, roșu | 28 | 20,2 | 23,5 | 7,5 | 17,7 | arată | 31000230073 | |
|
||||||||
GPN 310 G 25 PCR-PE / PE-LD, roșu | 30 | 20,6 | 25,5 | 7,5 | 19,7 | arată | 31000250073 | |
|
||||||||
GPN 310 G 28 PCR-PE / PE-LD, roșu | 35 | 22,5 | 27,5 | 7,5 | 19 | arată | 31000280073 | |
|
||||||||
GPN 310 G 30 PCR-PE / PE-LD, roșu | 38 | 24,5 | 29,7 | 7,5 | 19 | arată | 31000300073 | |
|
Dimensiuni în mm
Informații privind materialele, culorile, desenele și utilizarea articolelor noastre se găsesc la paginile 166/167.
Ghid de aplicare
pentru filete metrice
|
pentru filete metrice
|
|||||
---|---|---|---|---|---|---|
Articol
|
filet fin
|
Filet standard
|
Filet pentru țevi
|
|||
GPN 310 G 8 PCR-PE / PE-LD, roșu | M 7 | |||||
GPN 310 G 11 PCR-PE / PE-LD, roșu | M 10 x 1 | M 11 | ||||
GPN 310 G 13 PCR-PE / PE-LD, roșu | M 13 x 1 | M 12 x 1,5 M 13 x 1,5 M 14 x 1,5 | M 14 | 1/4 | ||
GPN 310 G 16 PCR-PE / PE-LD, roșu | M 16 x 1 | M 17 x 1,5 | M 18 | 3/8 | ||
GPN 310 G 21 PCR-PE / PE-LD, roșu | M 20 x 1 M 21 x 1 | M 20 x 1,5 M 21 x 1,5 | M 22 x 2 | M 22 | 1/2 | |
GPN 310 G 22 PCR-PE / PE-LD, roșu | M 22 x 1 | M 22 x 1,5 | M 24 | 5/8 | ||
GPN 310 G 23 PCR-PE / PE-LD, roșu | M 23 x 1 | M 24 x 1,5 | M 24 x 2 | |||
GPN 310 G 25 PCR-PE / PE-LD, roșu | M 25 x 1 | M 25 x 1,5 M 26 x 1,5 | M 26 x 2 | M 27 | 3/4 | |
GPN 310 G 28 PCR-PE / PE-LD, roșu | M 27 x 1 | M 28 x 1,5 | M 28 x 2 | M 30 | ||
GPN 310 G 30 PCR-PE / PE-LD, roșu | M 29 x 1 | M 30 x 1,5 | M 30 x 2 | 7/8 |
Acest tabel de aplicare este un ghid. Vom fi încântați să vă trimitem mostre de testare gratuite. Pentru găuri și alezaje nefiletate, vă rugăm să selectați în conformitate cu dimensiunile funcționale B și C.
Avantaje de calitate
Economisește timp.
Mai versatil.
Mai bun.
Economie de resurse mai bună.
Amestec de material reciclat post-consumator și material virgin
