HV-Schutz – GPN 380 Form C
Der HV-Schutz GPN 380 Form C eignet sich zur Anwendung in Bauteilen und Komponenten für Hybrid- oder Elektrofahrzeugen. Sie bewahren Stecker der Hersteller TE Connectivity (HVP 800), z. B. im Bereich von der Batterie zum Umrichter und Elektromotor, vor Korrosion und mechanischer Beschädigung. Die Steckerkappe besitzt rutschfeste Griffflächen, die eine schnelle Demontage ermöglichen, lässt sich beidseitig montieren und überzeugt durch ein funktionales Design als eingetragenes Geschmacksmuster. Der eingesetzte Kunststoff besteht aus Post-Consumer-Rezyklat.
- HV-Schutz für den Außenschutz
- Geeignet für HV-Kontaktanschlüsse HVA
- Produktion nach ISO 16232 im speziell eingerichteten Sauberraum möglich
- Eingesetztes Rezyklat ausgezeichnet mit dem Blauen Engel
100% Post-Consumer Recyclate

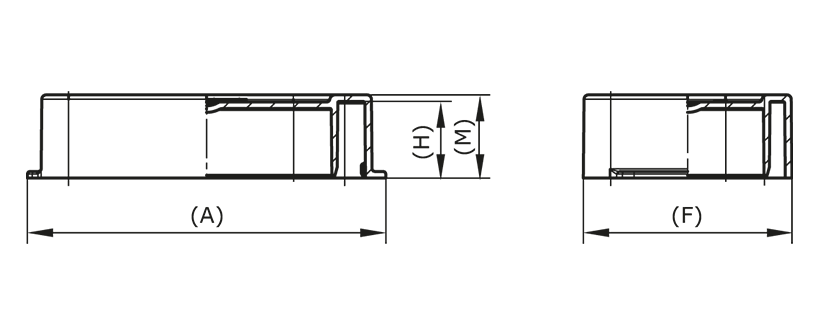

Dimensions
|
Dimensions
|
|||||||
|---|---|---|---|---|---|---|---|
|
Item
|
A
|
F
|
H
|
M
|
CAD
|
Order no.
|
|
| Available soon GPN 380 HV 630-5 PCR-PP, turquoise blue | 2.571 | 1.496 | 0.551 | 0.598 | show | 38006140000 | |
|
|
|||||||
| Available soon GPN 380 HV 1100 PCR-PP, turquoise blue | 2.65 | 1.85 | 0.61 | 0.65 | show | 38006130000 | |
|
|
|||||||
Dimensions in mm
Information on materials, colours, drawings and use of our articles can be found on pages 166/167.
*The article consists of 98 % PCR-PP and 2 % colour based on a PIR carrier. The plastic used consists of 100 % PCR.
Application guide
|
Item
|
Contact connections
|
||
|---|---|---|---|
| Available soon GPN 380 HV 1100 PCR-PP, turquoise blue | HVA |
|
|
| Available soon GPN 380 HV 630-5 PCR-PP, turquoise blue | HVA |
|
|
For these articles, color deviations as well as black dots, which cannot be completely avoided due to production technology, are permissible. We recommend that functional tests be carried out before series production.
Quality advantages
More resource-saving.
Better fit.
Saves time.
Seals better.
Cleaner.
